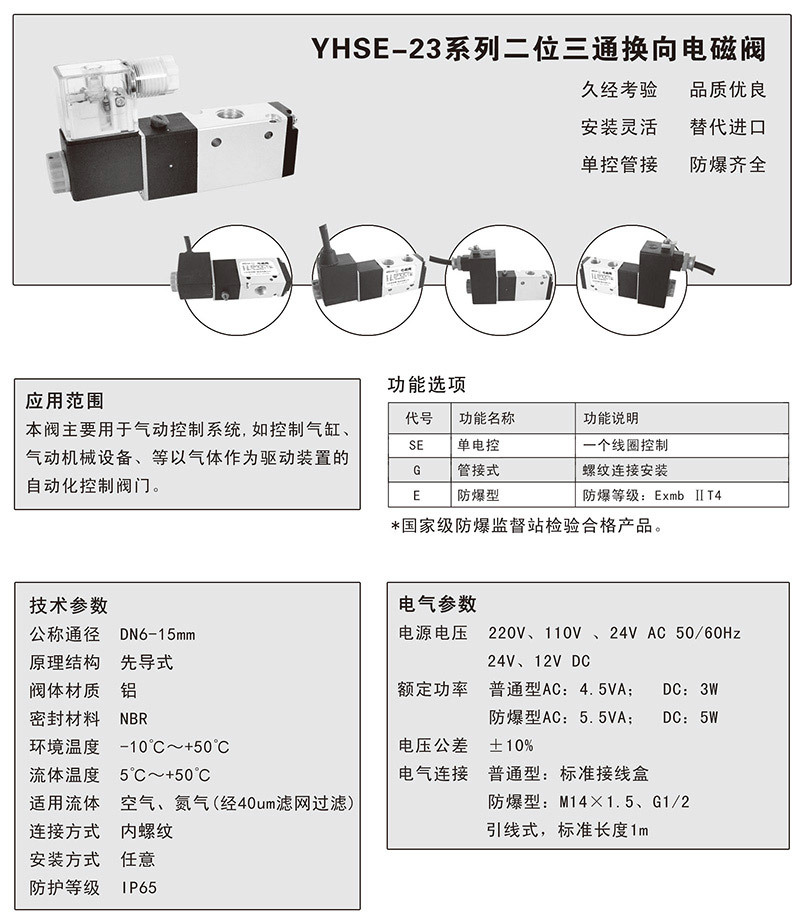

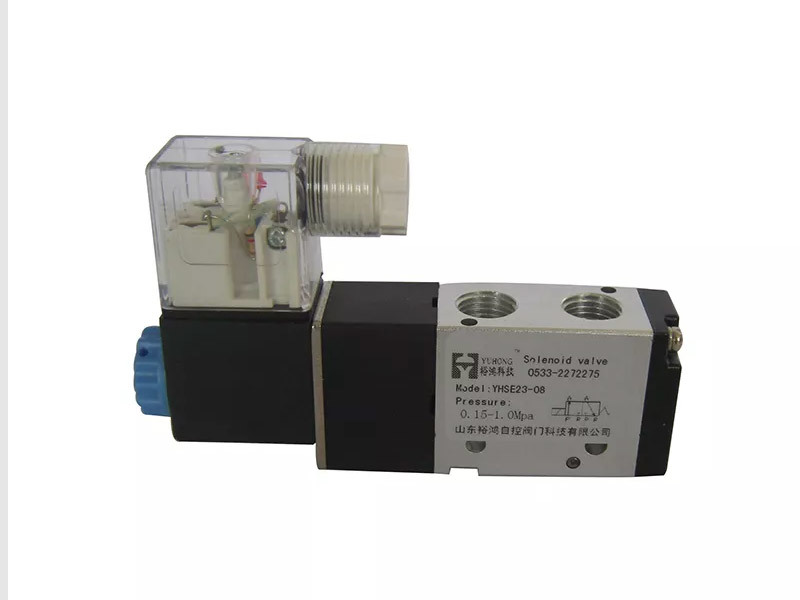

YHSE-23系列二位三通换向电磁阀
应用范围
本阀主要用于气动控制系统，如控制气缸、气动机械设备等以气体作为驱动装置的自动化控制
技术参数
| 公称通径 | DN6-15mm |
| 原理结构 | 先导式 |
| 阀体材质 | 铝 |
| 密封材料 | NBR |
| 环境温度 | -10℃~+50℃ |
| 流体温度 | C2组：5℃~50℃ |
| 适用流体 | 空气、氮气 |
| 连接方式 | 内螺纹 |
| 安装方式 | 任意 |
| 防护等级 | IP65 |
功能选项
| 代号 | 功能名称 | 功能说明 |
| SE | 单电控 | 一个线圈控制 |
| DE | 双电控 | 两个线圈控制 |
| B | 板贴式 | 板贴式（NAMUR）安装 |
| E | 防爆型 | 防爆等级：ExmbIIT4GB |
| ****防爆监督站检验合格，防爆证号：CNEx12.2053x | ||
电气参数
| 电源电压 | 220V、110V、24V AC 50/60Hz、24V、12V DC |
| 额定功率 | 普通型：AC：4.5VA DC：3W 防爆型：AC：5.5VA DC：5W |
| 电压公差 | ±10% |
| 电气链接 | 普通型：标准接线盒 防爆型：A型M14*1.5内螺纹 B型G1/2外螺纹 |

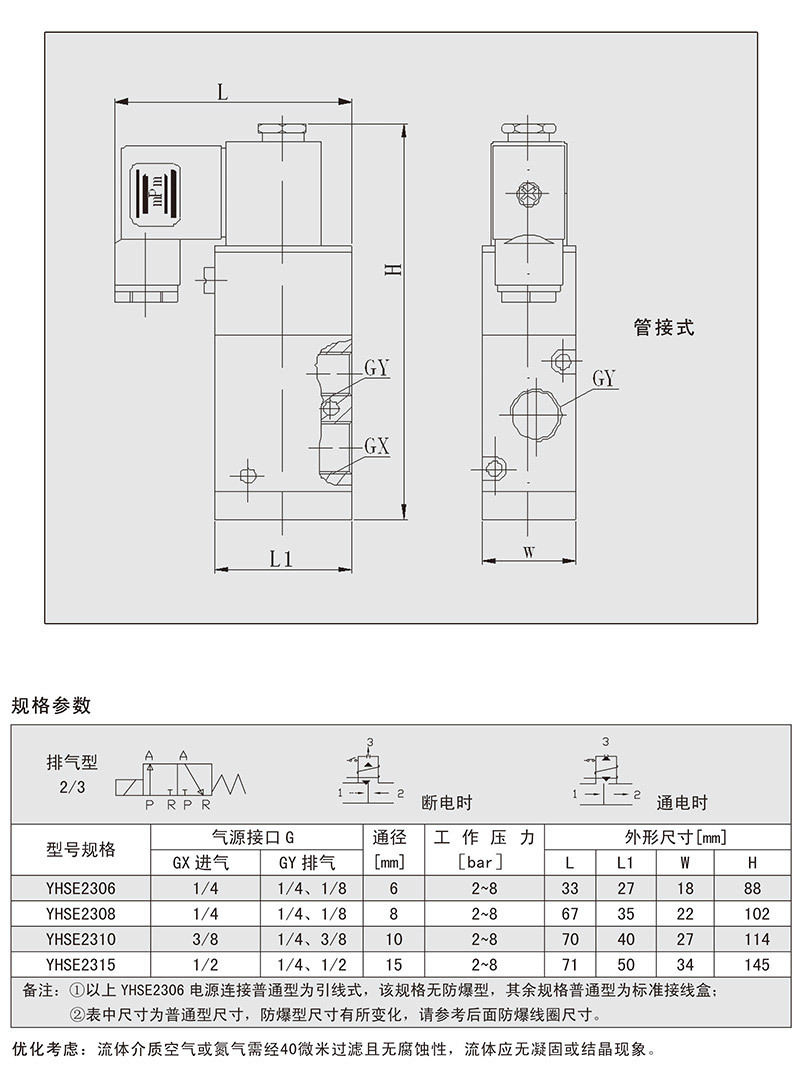

外形尺寸
| 型号规格 | 气源接口 | 通径 mm | 工作压力bar | 外形尺寸 | ||||
| GX进气 | GY排气 | L | L1 | W | H | |||
| YHSE2306 | 1/4 | 1/4、1/8 | 6 | 2~8 | 33 | 27 | 18 | 88 |
| YHSE2308 | 1/4 | 1/4、1/8 | 8 | 2~8 | 67 | 35 | 22 | 102 |
| YHSE2310 | 3/8 | 1/4、3/8 | 10 | 2~8 | 70 | 40 | 27 | 114 |
| YHSE2315 | 1/2 | 1/4、1/2 | 15 | 2~8 | 71 | 50 | 34 | 145 |
备注：1、以上YHSE2306电源连接普通型为引线式，该规格无防爆型，其余规格普通型为标准接线盒
2、表中尺寸为普通型尺寸，防爆型尺寸有所变化，请参考后面防爆线圈尺寸。
优化考虑：流体介质空气或氮气需经40微米过滤且无腐蚀性，流体应无凝固或结晶现象。
