导叶阀（IGV预旋器）

导叶阀（IGV预旋器）是一种通过多叶片异轴同角度旋转的方式，调节介质流量和流体流向角度的控制阀门，兼具调节与关断功能，流体阻力小、效率高。

01 核心原理

【工作原理】

1 安装位置：装在离心风机/压缩机入口。

2 叶片调节：叶片角度 0-90度 无级调节，内部流线型多叶片，异轴同角度旋转。

3 气流预旋：气体进入高压离心机时有一个转向，调节进气角度与流量+预旋气流，让流体提前与叶轮同向旋转。

4 效率提升：减少冲击，提升压缩机效率。

【转速范围】

~12,000 RPM 高速稳定运行

【调节角度】

0-90° 全范围精准控制

【结构示意图】

离心压缩机入口导叶阀结构示意

02 核心结构

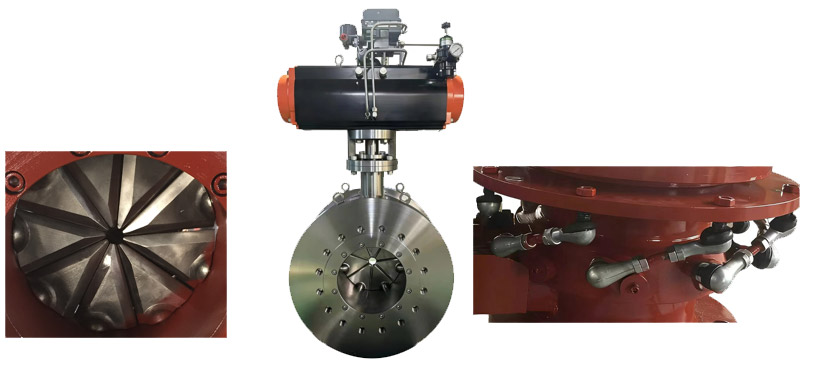

导叶阀（预旋器）实物图

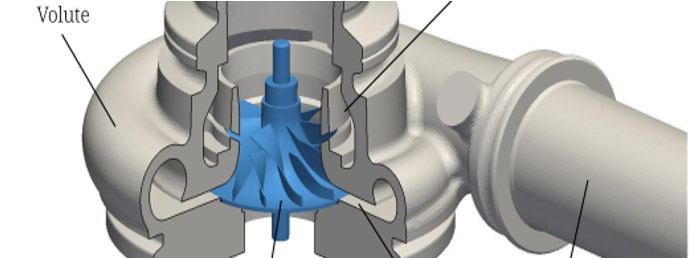

离心压缩机组结构图

【阀体材质】

碳钢：标准型

304不锈钢：耐 腐蚀

316不锈钢：高耐 腐蚀

316L不锈钢：超低碳

*材质可根据工况需求定制

【叶片设计】

流线型/机翼型设计：优化流体动力学性能，降低阻力

耐 磨 耐 腐 蚀耐高温材质：304/316/316L/镍基合金可选，适应恶劣工况

定制化设计：可根据客户要求设计特殊叶片

【驱动方式】

电动驱动：精准控制，自动化程度高

气动驱动：响应快速，自动化程度高

液压驱动：输出力矩大，适合大口径

同步连杆机构、齿轮：确保多叶片同步精准调节

03 关键优势

【流量调节精准】

流量波动以内：±1%

死区：<1.5%

回差：<1.5%

【压损小节能】

比节流阀节能30%+

流体分布均匀，无湍流

zui大流量系数等同于直管段

【保护叶轮】

减少冲击：预旋气流降低叶轮入口冲击

降低振动：平稳运行延长设备寿命

【连续运行稳定】

>50000小时 超长使用时间

【降低噪音】

优化流体动力学设计 降低运行噪音

【防喘振】

智能调节避免喘振 保护压缩机安 全

【可定制设计】

可根据客户要求订制0外露产品
