半自动燃气电磁阀

   1)主阀内设有主阀瓣和内旁通付阀瓣。    　　

2)传感器由气动薄膜、撞块和压力设定弹簧等组成。    　　

3)脱扣机构由凸轮和三个脱扣臂组成，另设有手动关闭旋钮。    　　

4)当信号压力失常，超过或低于压力设定值时，传感器气动薄膜带动撞块移动，    　　

5)使脱扣机构动作，从而使主阀迅速关闭。    　　

切断阀的整机维护周期可比同条件下使用的调压器延长1~2倍，

日常检查可利用手动关启旋钮来判断其灵敏与否。    　　

◎应用范围: YHAQ系列燃气**世断阀适用于天然气、人工煤气、液化气，以及其它无腐蚀气体的输配系统中作为超压或失压**保护装置。

1)本切断阀无需加能源，利用管网自身压力即可操纵

2)动作**高，响应速度快

3)能在较脏的气体介质中正常工作

4)安装、调试、操作、维护均较为简便

YHAQ系列**切断阀可对主管压力直接监控【如图1(a)】，也可对系统的通断实行远控【如图1(b)】，一般常用于对气体压力调压器的工作情况进行监控【如图1(c)】。

◎型号编制说明    　　YH A Q -    　　公称通径尺寸    　　**切断阀    　　品牌    　　

◎主要技术参数    　　

1、工作压力：p≤1.6MPa    　　

2、动作压力范围：<1KPa~1.2MPa(划分五个等级)    　　

3、工作介质：燃气或其它无腐蚀性气体    　　

4、工作温度：-20~60℃    　　

5、通径系列：DN50、DN80、DN100、DN150、DN200、DN300    　　

◎主要结构尺寸    　　

YHAQ型燃气**切断阀由主阀、脱扣机构、传感器组成，

主要结构    　　

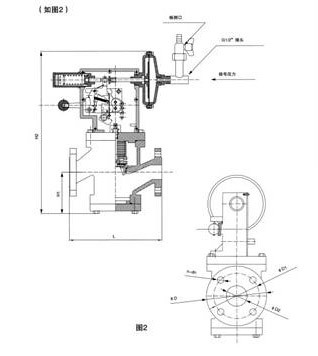

尺寸见图2及表1    　

表1
